AISLADOR ESCALONADO 4 PASOS 500LBS 6 KB DIMENSIÓN PASO: 20X21MM, DIMENSIONES: 60X100X20MM. ROSCA M6. FIJACIÓN:2 ROSCAS

Este componente de soporte crítico está diseñado para la organización, fijación y aislamiento de barras colectoras (busbars) de cobre o aluminio dentro de tableros de distribución y centros de control de motores. Su estructura en escalera permite una separación segura y compacta de las fases, optimizando el espacio interno del gabinete y garantizando la integridad dieléctrica del sistema.

Capacidad de Aislamiento y Resistencia: Diseñado para soportar tensiones de hasta 6 kV y una resistencia mecánica a la tracción/compresión de 500 lbs, asegurando estabilidad incluso bajo esfuerzos electromecánicos por cortocircuito.

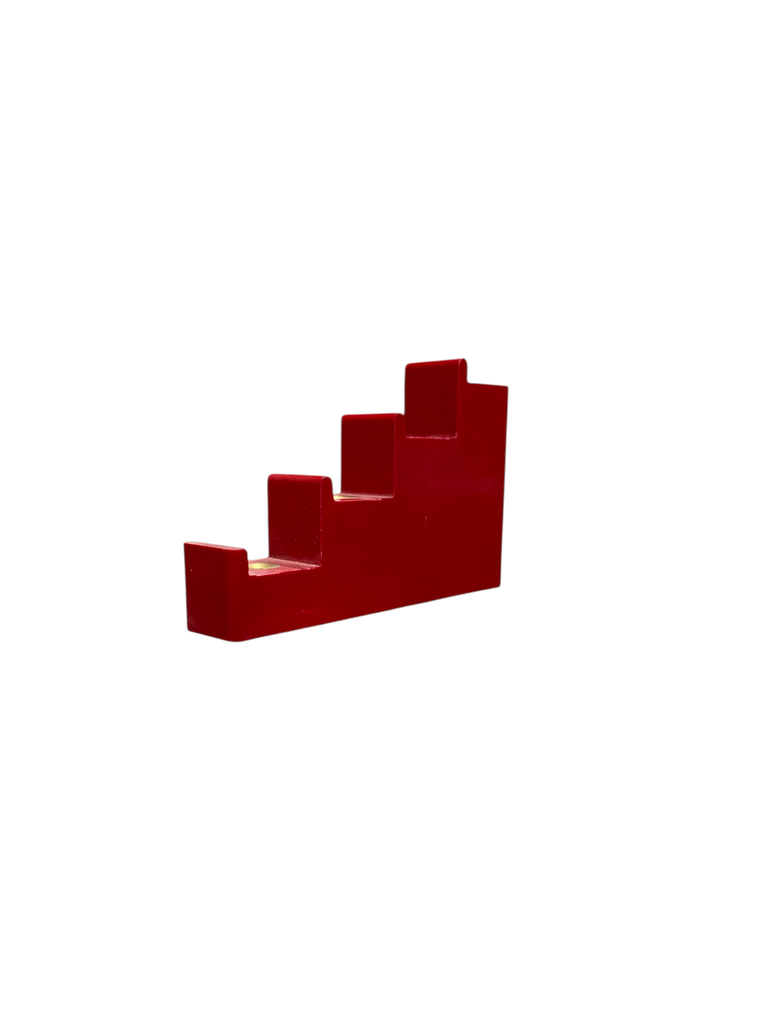

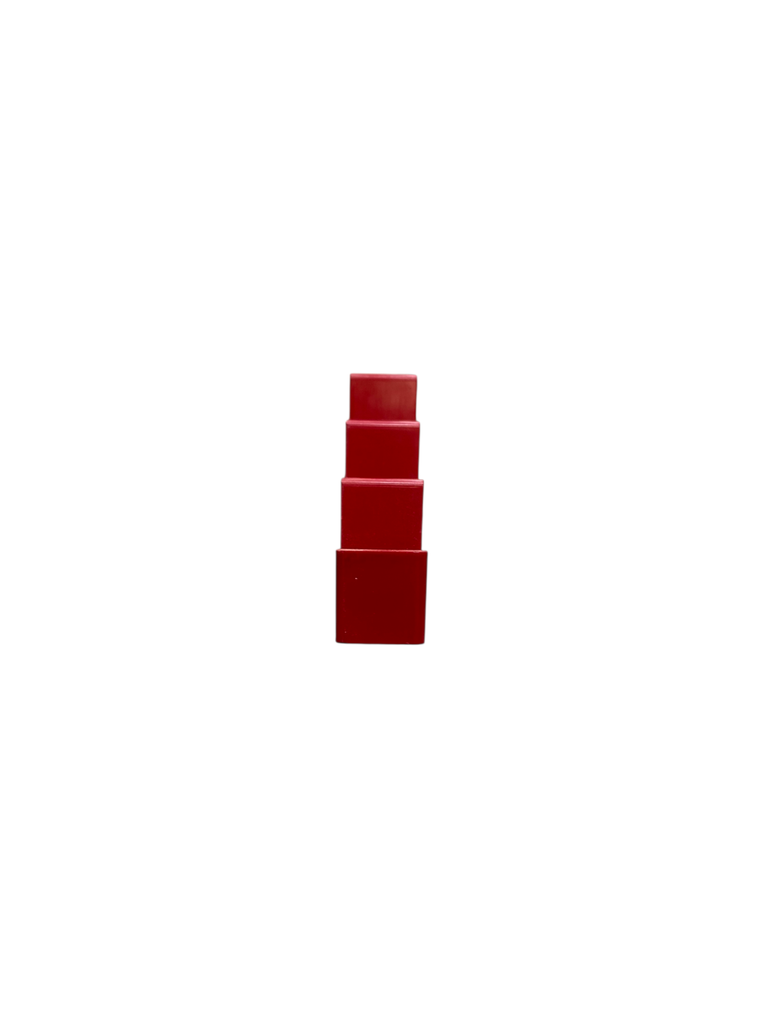

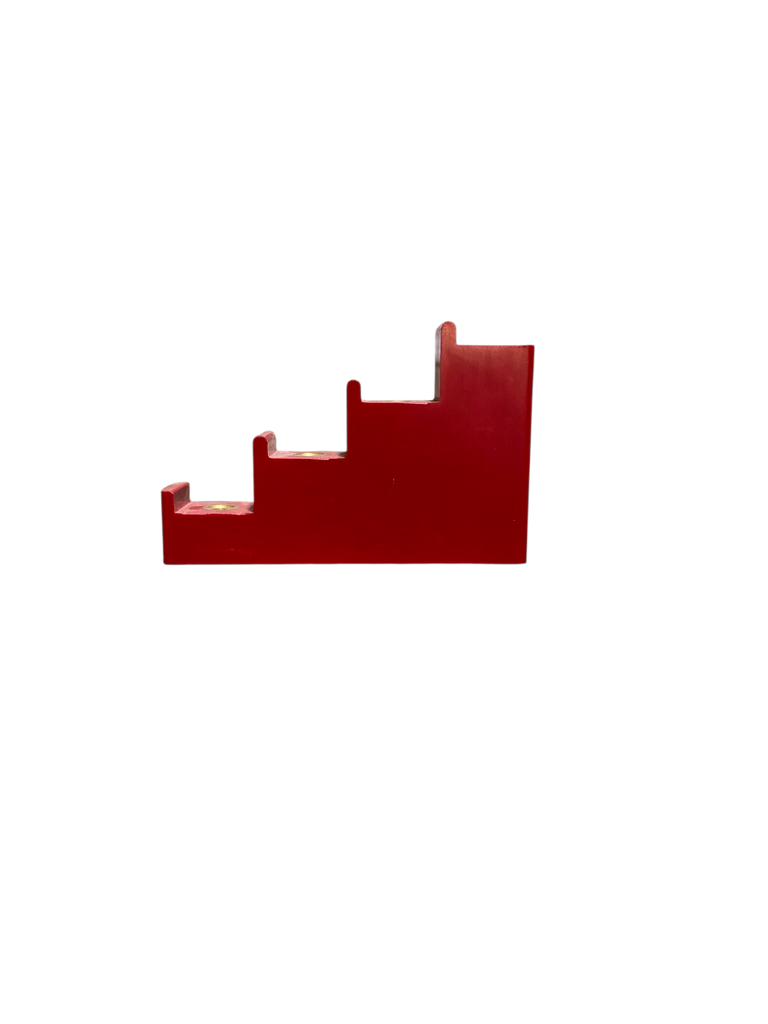

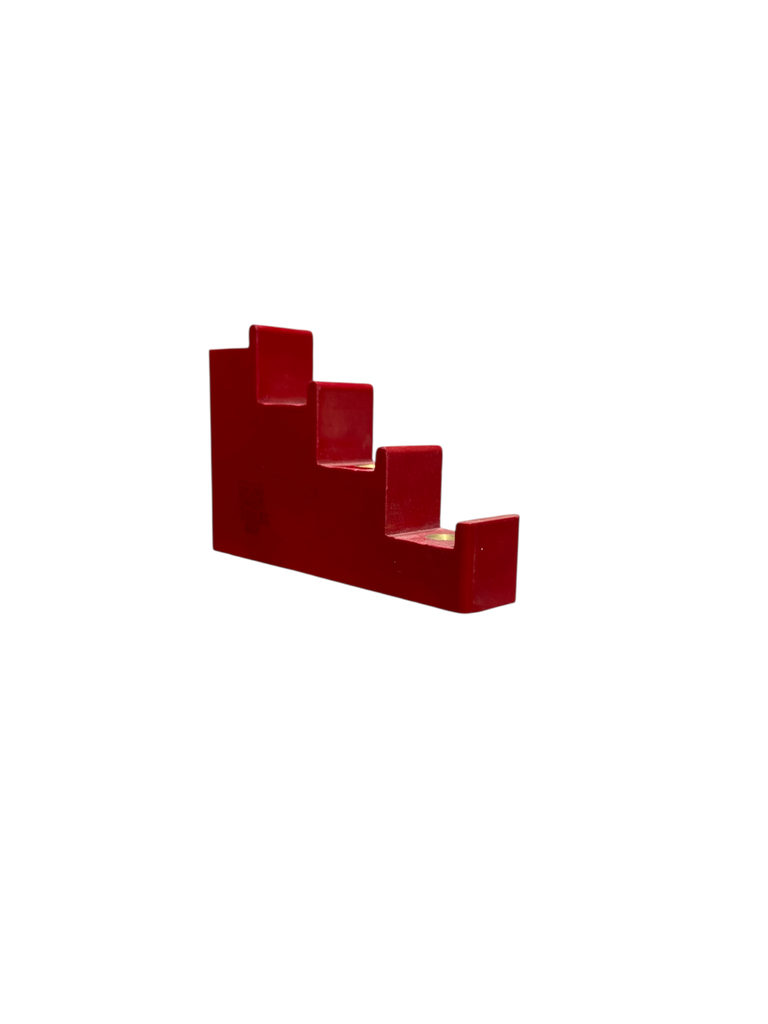

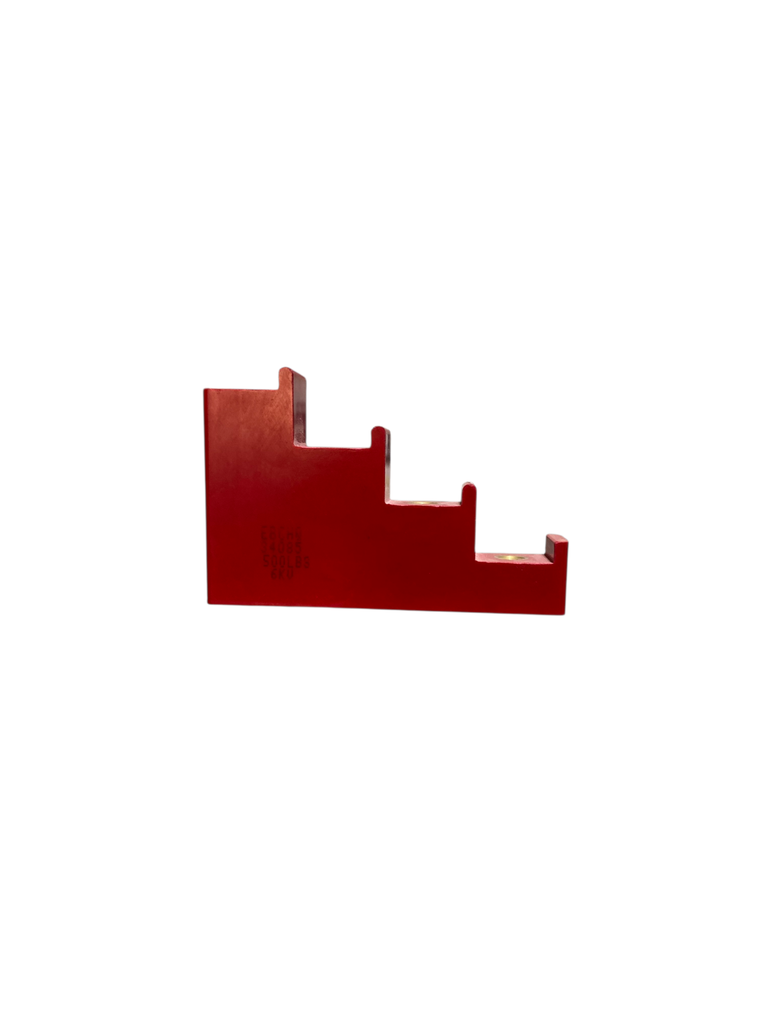

Diseño Escalonado de 4 Pasos: Su configuración en niveles permite posicionar cuatro barras de forma independiente, facilitando la identificación de fases y el flujo de aire para la disipación térmica.

Dimensiones de Precisión:

Cuerpo General: 60 x 100 x 20 mm.

Área de Paso: Cada escalón cuenta con una superficie de 20 x 21 mm, ideal para barras de calibres estándar.

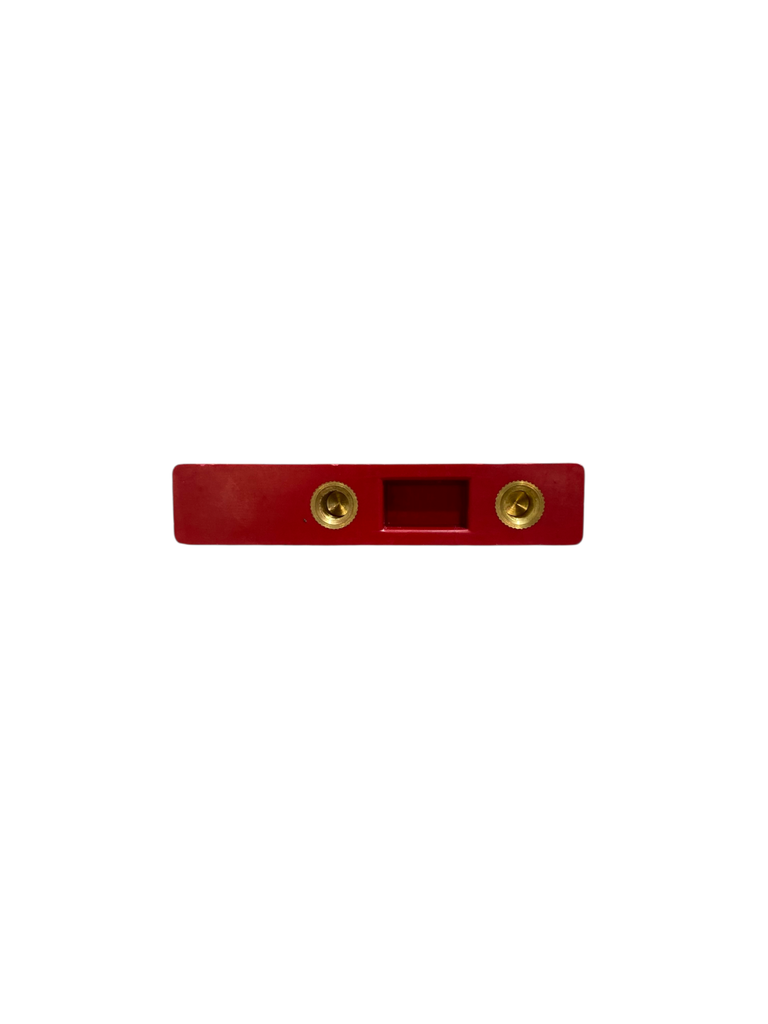

Sistema de Fijación Confiable: Equipado con roscas metálicas M6 insertadas directamente en el cuerpo aislante. El diseño incluye dos puntos de fijación para un anclaje rígido a la estructura del tablero.

Material de Alta Calidad: Fabricado en resina de poliéster reforzada con fibra de vidrio (color rojo), un material autoextinguible con excelentes propiedades mecánicas y una alta resistencia al arco eléctrico.
