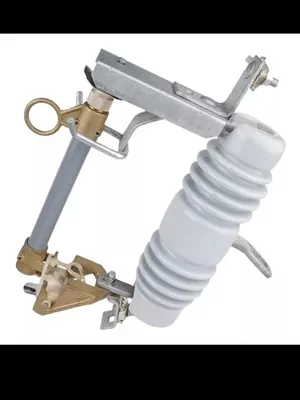

CORTACORRIENTE PORCELANA 15-27KV 100-125A

MARCA: MEBA
REFERENCIA INTERNA (SKU): COR-POR1527-MEB
TIPO: Cortacircuito Fusible de Media Tensión (Cutout) Tipo Expulsión
APLICA EN: Protección de Transformadores y Líneas Aéreas de Distribución
🟢 ESPECIFICACIONES TÉCNICAS Y MECÁNICAS
• TECNOLOGÍA DE OPERACIÓN: Dispositivo de protección contra sobrecorrientes y fallas a tierra. Opera mediante la fusión de un hilo fusible dentro del tubo portafusible (canilla), generando una desconexión visible y mecánica por caída libre del tubo para seguridad del personal técnico.
• VOLTAJE NOMINAL DE OPERACIÓN: Diseñado para sistemas con rangos de tensión de 15 kV a 27 kV en redes de media tensión aérea.
• CORRIENTE NOMINAL DE OPERACIÓN: Soporta una corriente continua de trabajo de 100 A (intercambiable con porta-canillas o sistemas de hasta 125 A según configuración del cuerpo conductor).
• NIVEL DE AISLAMIENTO IMPULSO (BIL): 125 kV BIL (Nivel Básico de Aislamiento ante Impulsos Atmosféricos y Maniobras).
• HERRAJES Y CONTACTOS: Componentes conductores fabricados en cobre electrolítico de alta conductividad con recubrimiento de plata para minimizar la resistencia de contacto y prevenir la oxidación. Incluye conector de puesta a tierra y gancho para apertura con pértiga bajo carga.
📐 DIMENSIONES Y MONTAJE
• TIPO DE ACOPLE: Montaje rígido sobre crucetas de distribución aérea mediante un herraje de sujeción tipo "L" de acero galvanizado en caliente.
• CUERPO DEL AISLADOR: Monobloque de porcelana vitrificada de proceso húmedo con aletas de perfil aerodinámico, diseñada para maximizar la distancia de fuga ante la acumulación de contaminación salina o industrial.
• PESO NETO: 6.900 kg (configurado con tres decimales en gramos para la gestión de carga y despacho masivo en Odoo).
• USO: Protección principal de bancos de transformadores de distribución, derivaciones de líneas troncales y subestaciones aéreas en redes comerciales, residenciales e industriales.
