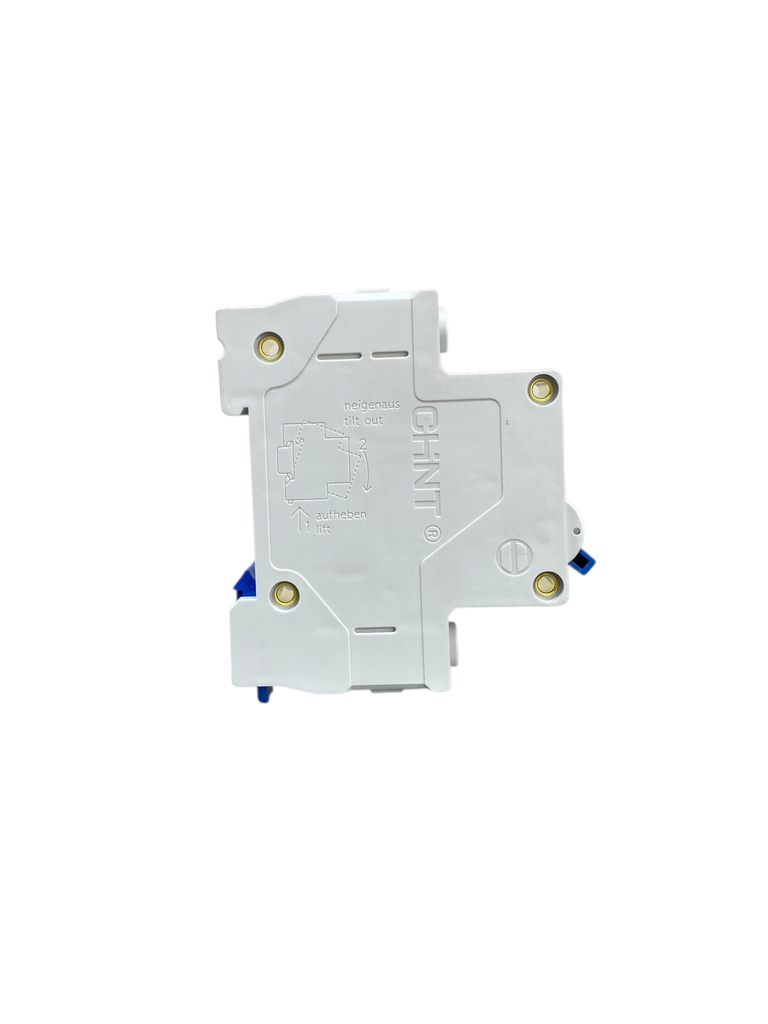

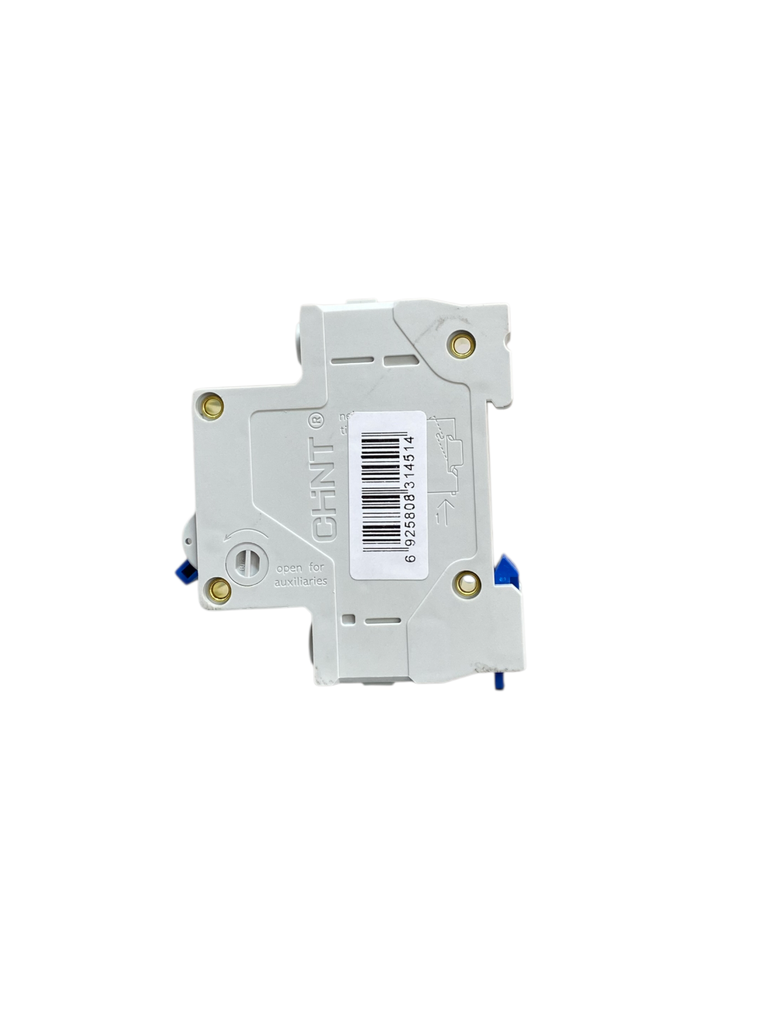

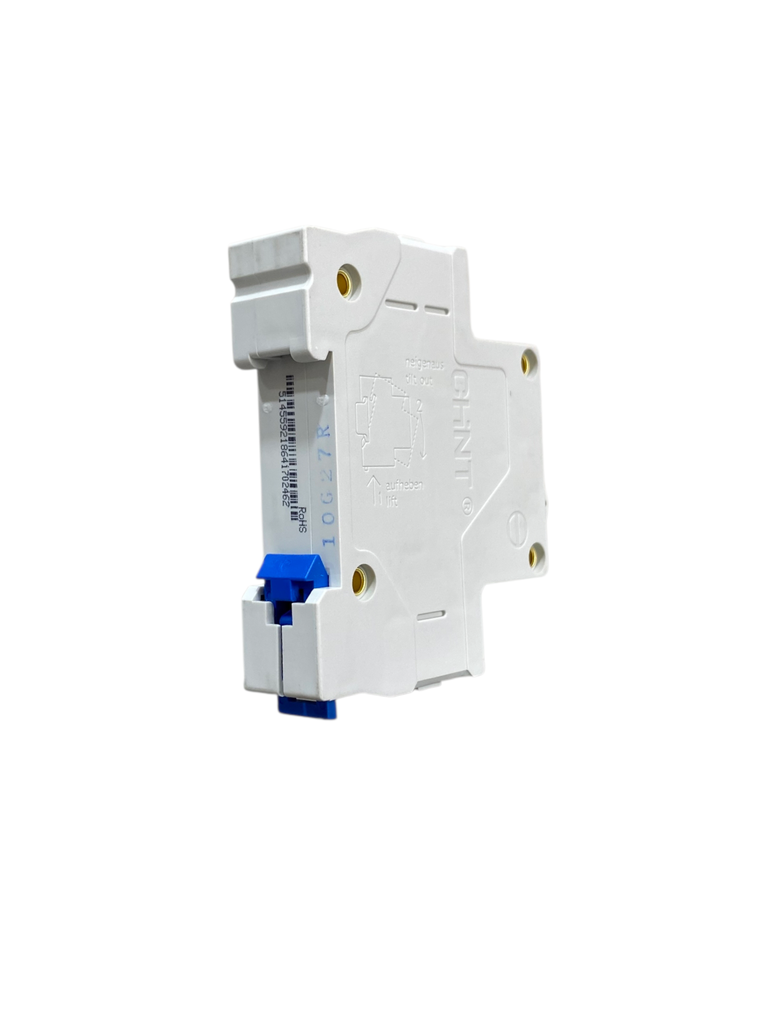

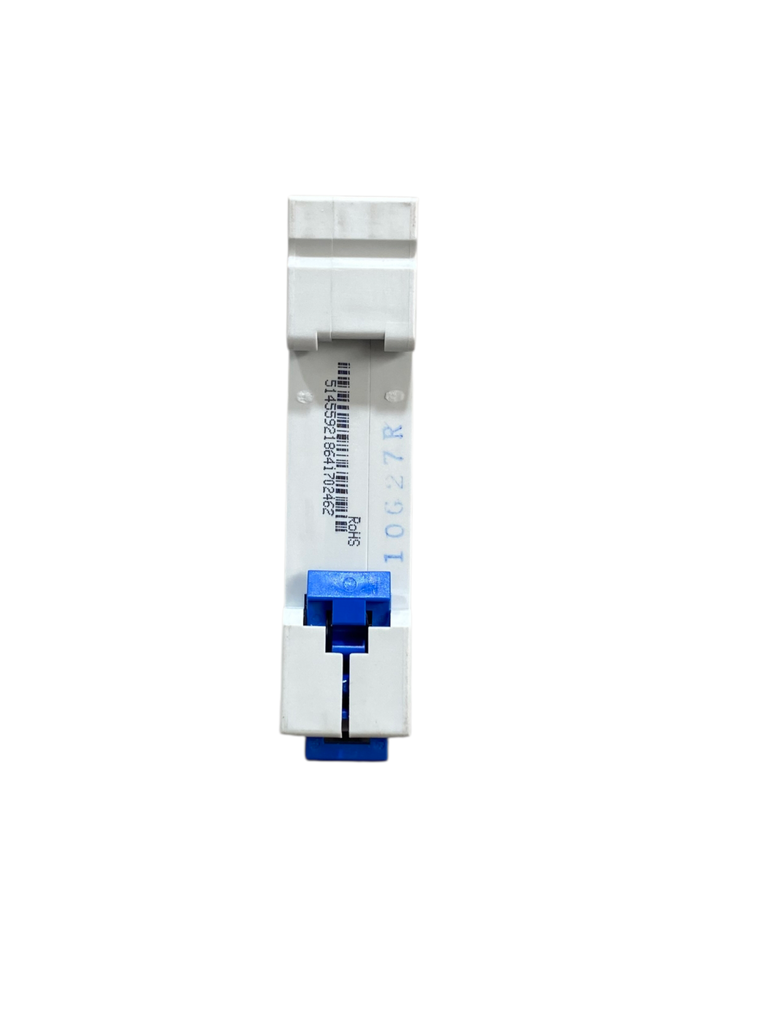

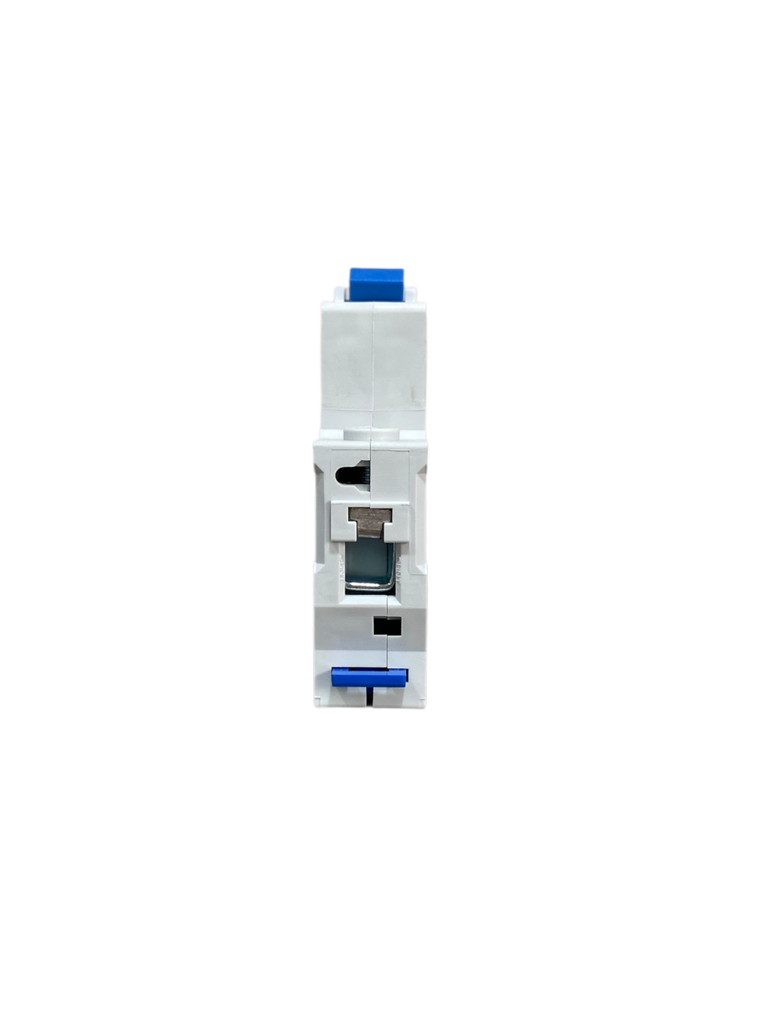

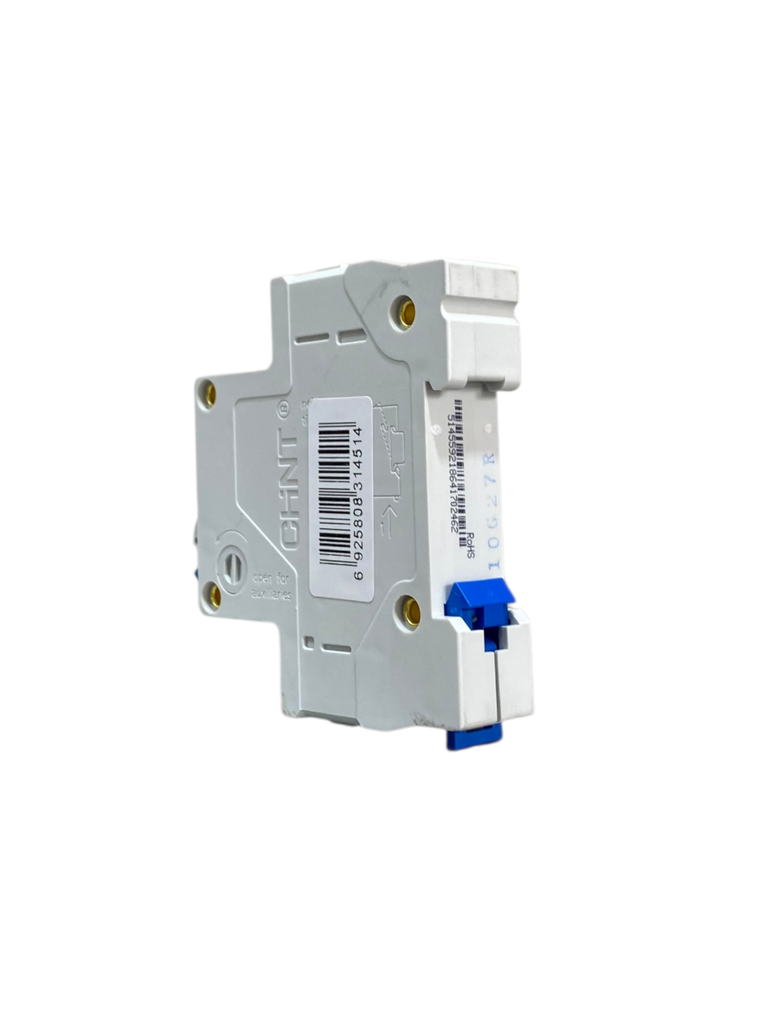

MINI BREAKER 1X25A 10KACC CURVA C 120/400V 50/60HZ
MARCA: CHINT
MODELO: NXB-63-1-25
TIPO: Mini Interruptor Termomagnetico (MCB) / Breaker tipo Taco Riel DIN
ESPECIFICACIONES OPTICAS Y ELECTRICAS
• TECNOLOGIA: Disparo termico contra sobrecargas y magnetico contra cortocircuitos. Ventana con indicador de estado (Rojo ON / Verde OFF)
• NUMERO DE POLOS: Monopolar (1 Polo / 1P)
• CORRIENTE NOMINAL Y POTENCIA: 25 Amperios. Soporta una carga maxima de 3,000 Vatios (W) en redes de 120V y hasta 5,500 Vatios (W) en redes de 220V antes de activarse por sobrecarga
• CURVA DE DISPARO: Curva C
• VOLTAJE DE OPERACION: 120V a 400V AC (Frecuencia: 50/60 Hz)
• CAPACIDAD DE INTERRUPCION (Poder de corte): 10 kA (10,000 Amperios) a 240V/415V AC (bajo norma IEC/EN 60898-1 / IEC 60947-2)
• CABLE QUE PROTEGE: cables de calibre 10 AWG (6.0 mm2). Sus bornes fisicos aceptan cables desde 1 mm2 hasta 25 mm2 de grosor
DIMENSIONES Y MONTAJE
• TIPO DE MONTAJE: Fijacion rapida sobre Riel DIN estandar de 35 mm (TH35-7.5)
• DIMENSIONES DE LA UNIDAD: Modulo estandar de 1.8 cm de ancho (18 mm por polo)
• PESO NETO (CON EMPAQUE): 100 gramos (peso bruto total por unidad en su caja individual para cubicación y flete)
• MATERIAL DEL CUERPO: Termoplastico de alta resistencia con grado de protección IP20 en bornes (IP40 instalado en caja)
• USO: Residencial, Comercial e Industrial en tableros de distribucion y control electrico
