RELE 14 PINES 3A 12V 4P DC

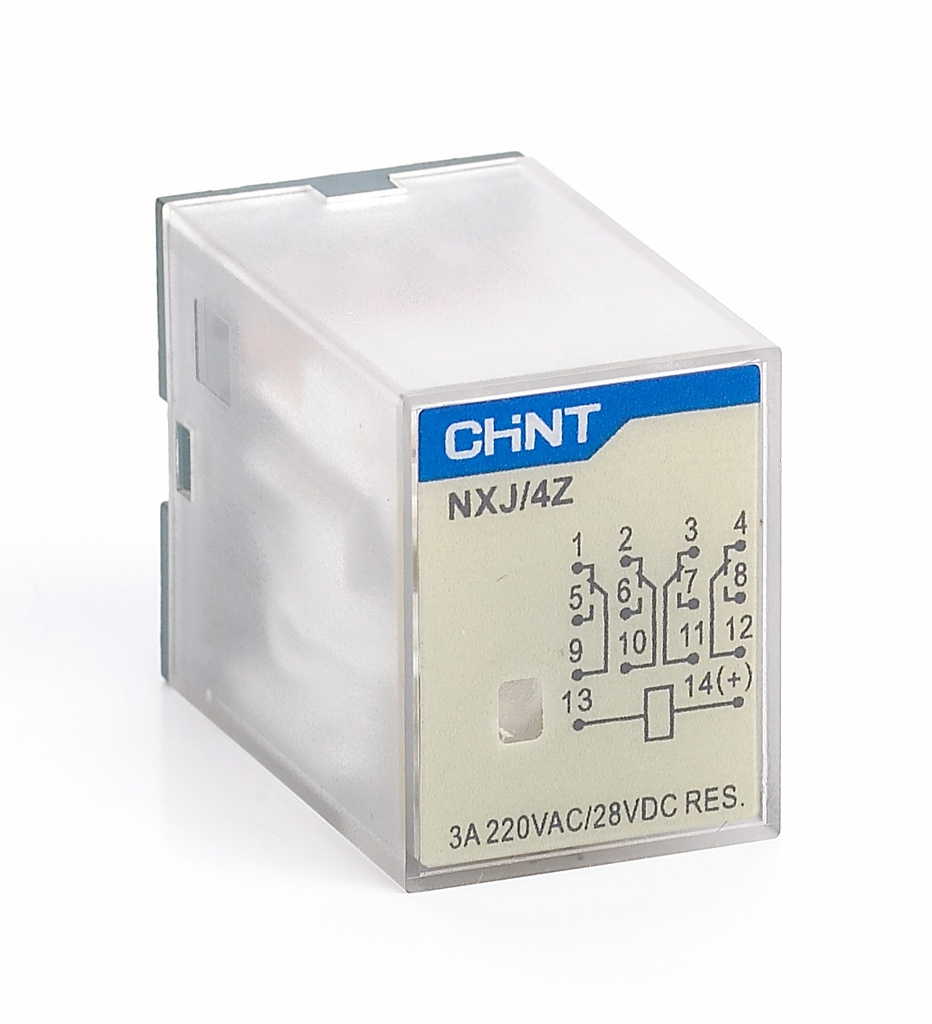

El relé electromagnético miniatura marca CHINT, modelo NXJ/4Z 12VDC, es un dispositivo de control industrial con configuración de 4 polos conmutados (4P / 4PDT) y un total de 14 pines, diseñado para activar simultáneamente cuatro circuitos independientes aislados eléctricamente mediante una bobina que opera con 12V de corriente continua (12VDC), la cual requiere polaridad específica conectando el polo positivo en el pin 14 y el negativo en el pin 13. Cada uno de sus cuatro polos cuenta con un pin común (pines 9 al 12) que conmuta entre un contacto normalmente cerrado o NC (pines 1 al 4) en estado de reposo, y un contacto normalmente abierto o NO (pines 5 al 8) al energizarse la bobina. Su capacidad de carga máxima nominal para circuitos resistivos es de 3 Amperios (3A), soportando voltajes de hasta 250V en corriente alterna (250VAC) o hasta 30V en corriente continua (30VDC), lo que lo hace ideal para aplicaciones de automatización, lógica de control y conmutación de señales de baja potencia montado sobre zócalos compatibles para riel DIN.
