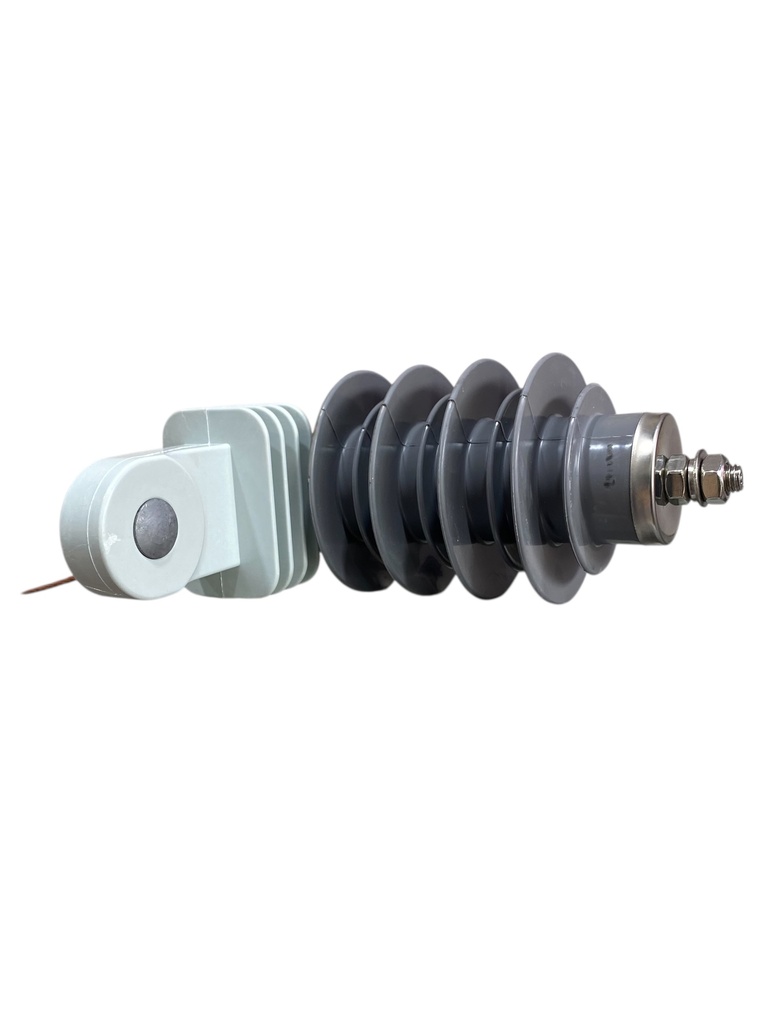

PARARRAYO POLIMERICO 15KV-5KA G&G 1726 MEBA
MARCA: MEBA
REFERENCIA INTERNA (SKU): PAR-POL15KV-MEB
TIPO: Descargador de Sobretensiones Transitorias (DPS / Pararrayo de Distribución)
APLICA EN: Protección de Transformadores y Redes Aéreas de Media Tensión
🟢 ESPECIFICACIONES TÉCNICAS Y MECÁNICAS
• TECNOLOGÍA DE OPERACIÓN: Descargador de sobretensión basado en bloques de varistores de Óxido Metálico (MOV) sin chispero, proporcionando una respuesta ultrarrápida y una alta capacidad de absorción de energía frente a descargas atmosféricas (rayos) y conmutaciones de maniobra.
• VOLTAJE NOMINAL DE OPERACIÓN: Diseñado para operar en sistemas de distribución eléctrica aérea con una tensión nominal de 15 kV.
• CORRIENTE NOMINAL DE DESCARGA: Capacidad de drenaje de corrientes transitorias de 5 kA (onda de impulso tipo rayo de 8/20 µs).
• MÁXIMA TENSIÓN DE OPERACIÓN CONTINUA (MCOV): Diseñado para soportar de manera permanente una tensión de régimen continuo (MCOV) de 10.2 kV a 12.7 kV sin degradarse ni disparar conducciones en falso.
• HERRAJES DE DESCONEXIÓN INCLUIDOS: Equipado con un dispositivo desconectador automático en la base que actúa de manera física cuando el varistor interno cumple su vida útil, aislando mecánicamente el equipo de la red. Incluye soporte de fijación NEMA en acero y conectores para línea viva y línea de tierra.
📐 DIMENSIONES Y MONTAJE
• TIPO DE ACOPLE: Fijación modular directa sobre crucetas de hierro o estructuras de soporte para transformadores en postes aéreos.
• CUERPO DEL AISLADOR: Envolvente monobloque fabricado en goma de silicona polimérica (polímero sintético) altamente resistente a la radiación UV, al vandalismo, al agrietamiento térmico y con propiedades hidrofóbicas avanzadas para maximizar la distancia de fuga en entornos de alta contaminación.
• PESO NETO: 1.920 kg (configurado con tres decimales en gramos para la gestión exacta de peso en bodega, despachos y cubicaje de carga en Odoo).
• USO: Protección contra sobretensiones transitorias en subestaciones de distribución, líneas troncales secundarias de potencia y bornes de alta tensión en bancos de transformadores.
