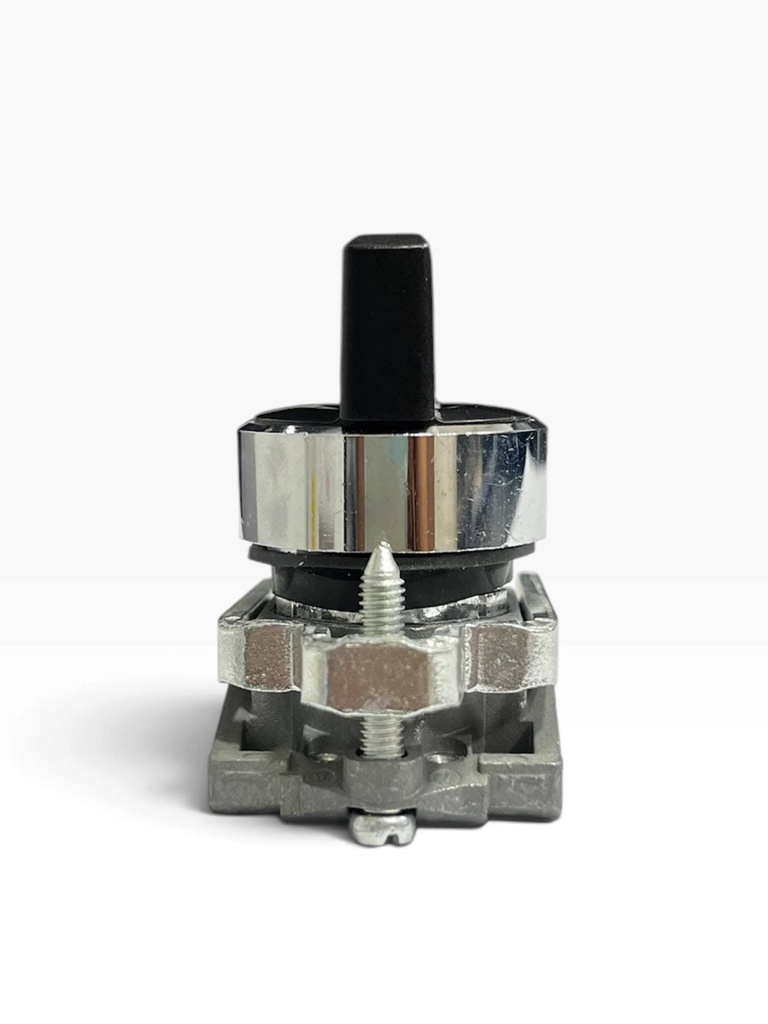

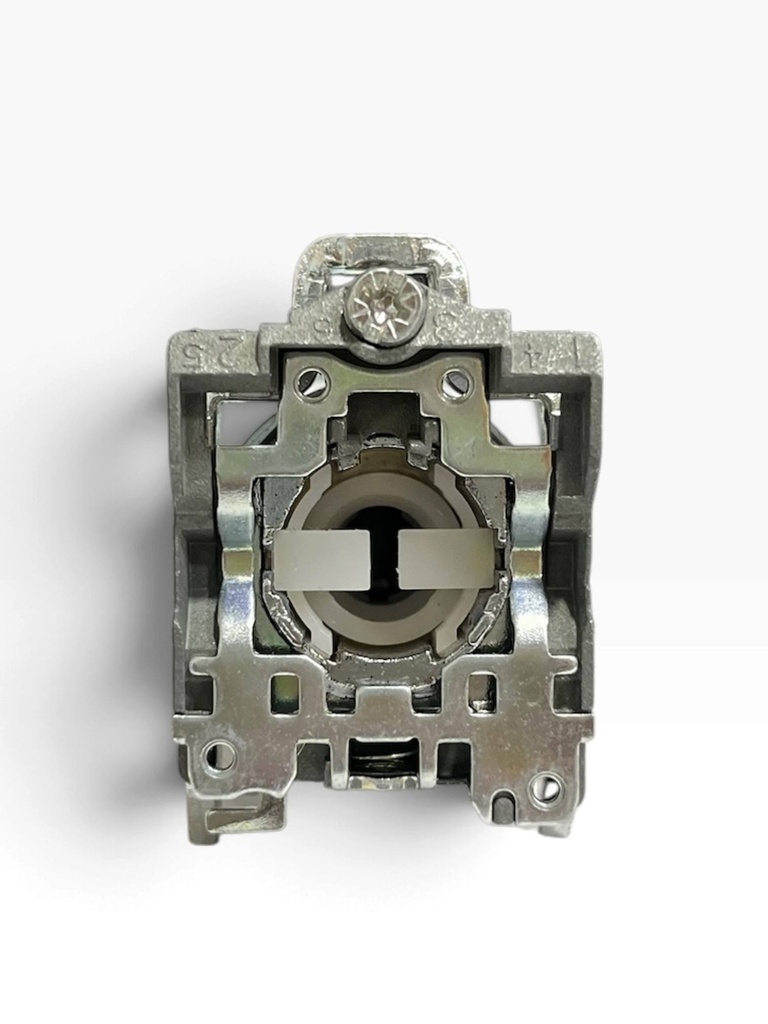

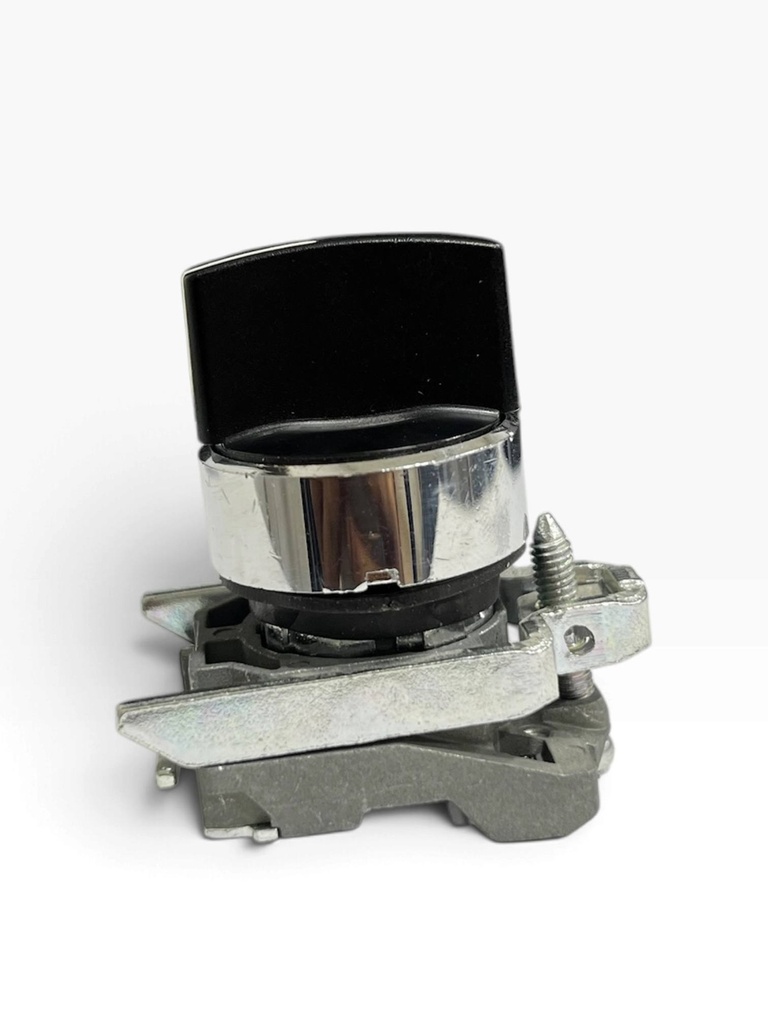

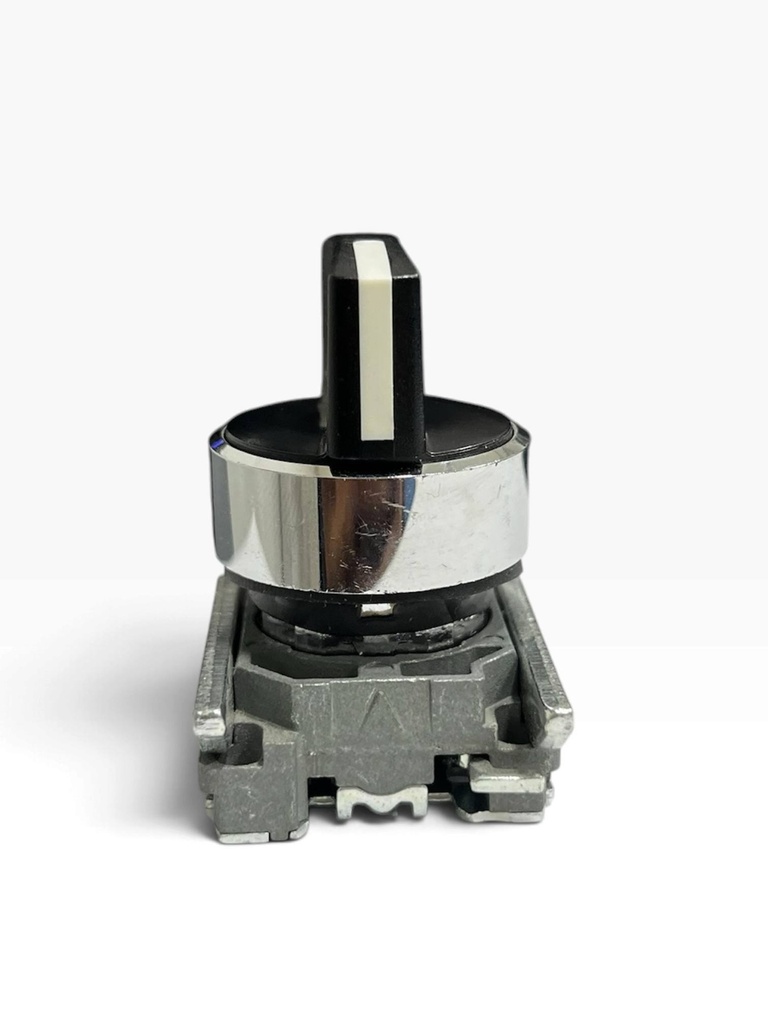

SELECTOR CONMUTADOR 3 POSICIONES 240V 3A SIN BLOQUE

• Marca: Schneider Electric / Harmony XB4
• Modelo: ZB4BD3 (Cabeza de selector)
• Tipo de dispositivo: Cabezal de selector metálico de 3 posiciones fijas con maneta corta negra (sin bloques de contacto)
Especificaciones Eléctricas y Tecnológicas
• Tecnología de protección: Mecanismo de indexación mecánica interna de alta precisión para el enclavamiento exacto en cada posición.

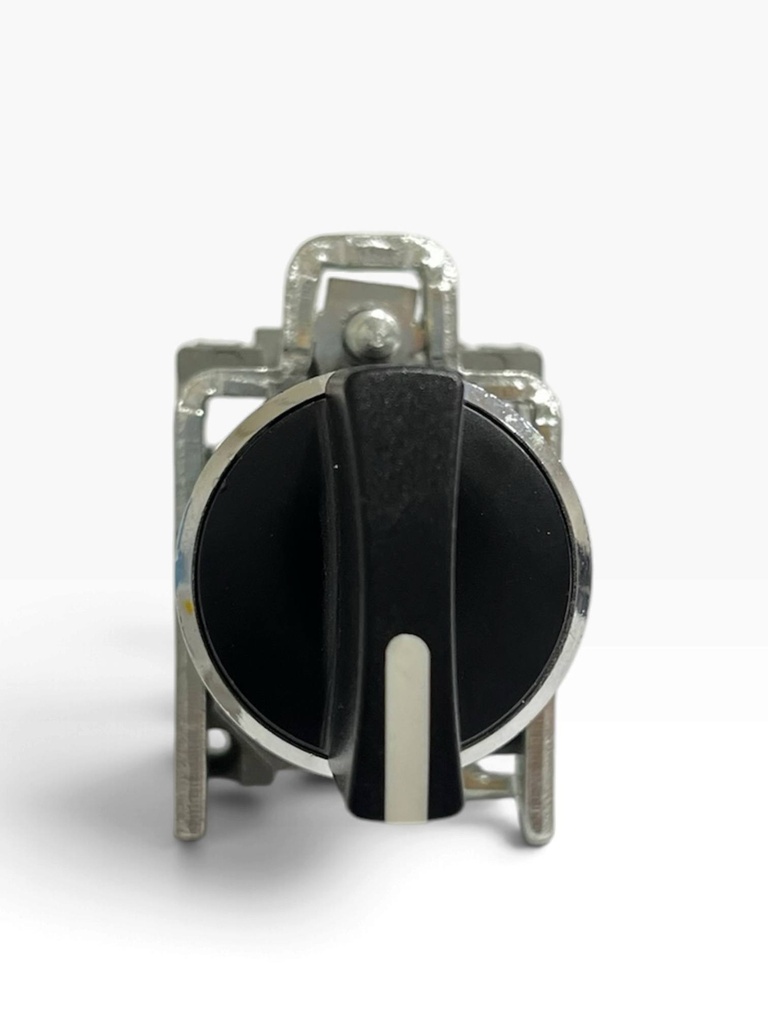

• Señalización visual: Línea blanca indicadora de posición grabada sobre la maneta corta negra para diferenciar visualmente el estado del interruptor.
• Número de polos: No aplica (Componente mecánico; la cantidad de polos dependerá de los bloques de contacto que se instalen en la base).
• Corriente nominal (Iₙ): No aplica (Supeditado a las características de los bloques de contacto que se acoplen).
• Capacidad de carga máxima: Diseñado para activar mecánicamente hasta 3 bloques de contacto de la serie ZBE por lado en la base metálica.
• Voltaje de operación (Uₑ): No aplica (Componente puramente mecánico, sin partes conductoras de electricidad).
• Resistencia de contacto: No aplica.
• Tensión de aislamiento (Uᵢ): No aplica.
• Tensión soportada al impulso (U_imp): No aplica.
• Sección de cable recomendada: No aplica (El cableado se realiza directamente sobre las terminales de los bloques de contacto adicionales).
Dimensiones, Mecánica y Montaje
• Tipo de montaje: Montaje frontal empotrado en tableros eléctricos mediante perforación estándar Ø 22 mm, fijado a presión con collarín metálico ZB4BZ100 (no incluido).
• Dimensiones: Perfil compacto y estandarizado para optimizar el espacio frontal sobre la puerta o cubierta del armario eléctrico.
• Grado de protección: IP66 / IP67 / IP69 e IP69K (Totalmente estanco al polvo, resistente a la intemperie, inmersión temporal y a chorros de agua a alta presión / lavado industrial).
• Material del chasis: Bisel de metal cromado de alta resistencia y cuerpo de sujeción metálico, resistente a la corrosión y agentes químicos.
• Vida útil: Máxima durabilidad mecánica estimada en hasta 1,000,000 de ciclos de operación.
• Peso estimado: 40 gramos (Peso neto del cabezal mecánico individual).
• Ámbito de aplicación: Repuesto, personalización o armado modular de estaciones de control, botoneras colgantes y tableros de mando industriales que requieran configuraciones especiales de contactos.
Dimensiones Físicas
• Longitud total acoplado: ~30 mm (Dimensión total del cuerpo cilíndrico de la cabeza de lado a lado).
• Longitud del bloque de contactos trasero: 0 mm (No incluye profundidad de contactos detrás del panel).
• Longitud del cabezal selector frontal: ~30 mm (Saliente frontal visible sobre la lámina del tablero).
• Diámetro exterior del cuerpo: Ø 22.5 mm (Estándar de perforación industrial para la gama Harmony).
• Diámetro de la maneta corta: ~29 mm (Diámetro exterior del bisel metálico de montaje).
