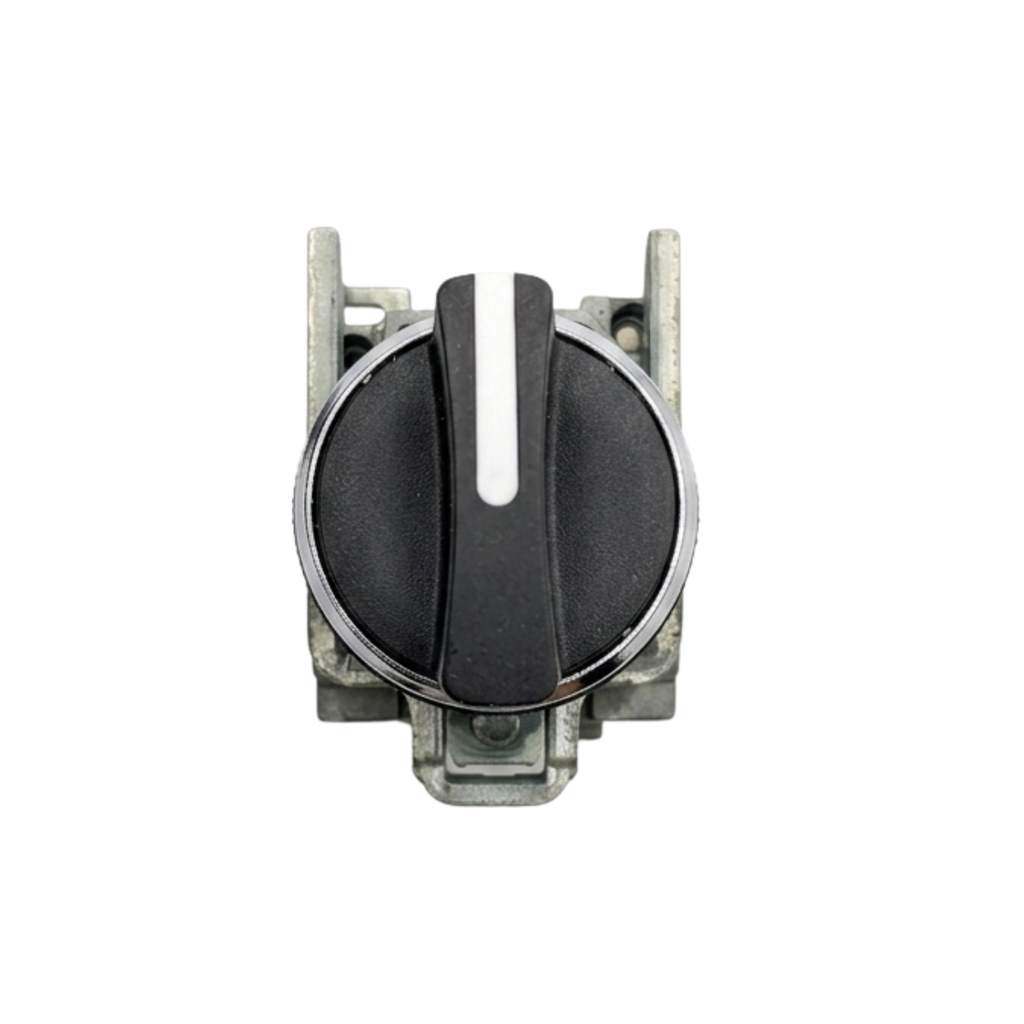

SELECTOR CONMUTADOR 3 POSICIONES FIJAS 2NA MANETA CORTA PLASTICO

https://sparmap.com.ve/web/image/product.template/23129/image_1920?unique=52b79bf

• Marca: Schneider Electric / Harmony XB4
• Modelo: XB4BD33
• Tipo de dispositivo: Selector metálico de 3 posiciones fijas con maneta corta negra y 2 contactos NA
Especificaciones Eléctricas y Tecnológicas
• Tecnología de protección: Bloque de contactos con mecanismo de ruptura lenta y acción de limpieza automática para alta confiabilidad eléctrica.
• Señalización visual: Línea blanca indicadora de posición grabada sobre la maneta corta negra para diferenciar los estados de conmutación.
• Número de polos: 2 polos (controla 2 circuitos independientes mediante 2 bloques de contacto normalmente abiertos ZBE101).
• Corriente nominal (Iₙ): 10 Amperios (corriente térmica convencional en aire libre Ith según IEC 60947-5-1).
• Capacidad de carga máxima: Diseñado para soportar categorías de utilización exigentes en corriente alterna y continua (AC-15: 3A a 240V / DC-13: 0.55A a 125V).
• Voltaje de operación (Uₑ): Hasta 600 V AC / DC (Voltaje operativo nominal máximo).
• Resistencia de contacto: Ultra baja para evitar sobrecalentamientos en la línea de mando del tablero industrial.
• Tensión de aislamiento (Uᵢ): 600 V (conforme al grado de contaminación 3 exigido por IEC 60947-1).
• Tensión soportada al impulso (U_imp): 6 kV (conforme a IEC 60947-1).
• Sección de cable recomendada: Compatible con conductores de cobre rígidos o flexibles con terminal desde calibres 18 AWG hasta 14 AWG (0.22 mm² a 2.5 mm²).
Dimensiones, Mecánica y Montaje
• Tipo de montaje: Montaje frontal empotrado en tableros eléctricos mediante perforación estándar y fijación con collarín metálico ZB4BZ103.
• Dimensiones: Diseñado para optimizar el espacio interno y externo en armarios de automatización y distribución eléctrica.
• Grado de protección: IP66 / IP67 / IP69 e IP69K (Totalmente estanco al polvo, resistente a la inmersión temporal y a lavados con chorros de agua a alta presión y temperatura de 7,000,000 Pa a 55 °C).
• Material del chasis: Metal cromado de alta resistencia y anillo de fijación de zamak, ideal para soportar ambientes mecánicos y químicos severos.
• Vida útil: Alta durabilidad operativa con una resistencia mecánica estimada de hasta 1,000,000 de ciclos de conmutación.
• Peso estimado: 105 gramos por conjunto completo (incluye cabezal selector, base metálica de fijación y los 2 bloques de contacto).
• Ámbito de aplicación: Control manual de procesos, arranque/parada, selección de modos de operación (Manual/Off/Automático) e interconexión de circuitos de mando en tableros residenciales, comerciales e industriales.
Dimensiones Físicas
• Longitud total acoplado: ~73 mm (desde la punta de la maneta hasta el fondo de los bloques de contacto traseros).
• Longitud del bloque de contactos trasero: ~43 mm (profundidad detrás del panel o lámina del tablero).
• Longitud del cabezal selector frontal: ~30 mm (saliente frontal sobre la puerta del tablero).
• Diámetro exterior del cuerpo: Ø 22.5 mm (estándar de perforación para la gama Harmony).
• Diámetro de la maneta corta: ~29 mm (diámetro del bisel metálico exterior).
